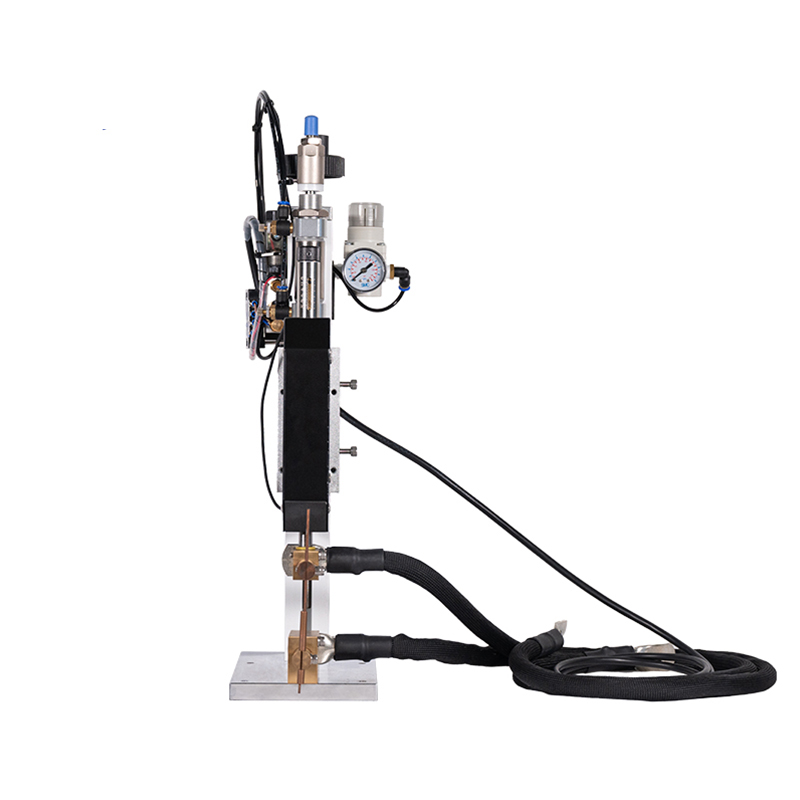

精密气动点焊接机头 AH-03S
精密气动点焊接机头 AH-03S
精密气动点焊接机头 AH-03S
精密气动点焊接机头 AH-03S

设备特点:

◎ 精密气动点焊接机头刚性好,工作中产生扭曲变形小、稳定性好;

◎ 精密气动点焊接机头压力追随性好,适合于焊接较厚的极片或工件;

◎ 内置压力开关与焊接控制器相连,可保证在相同压力下焊接;

◎ 焊头速度可微调,气缸行程可调(可选)。

◎ 双针压力独立可调,可针对要求双针采用不同压力时的焊接,焊接速度快,效果佳。

  • 产品概述
  • 技术参数
  • 视频专区

精密焊头设计

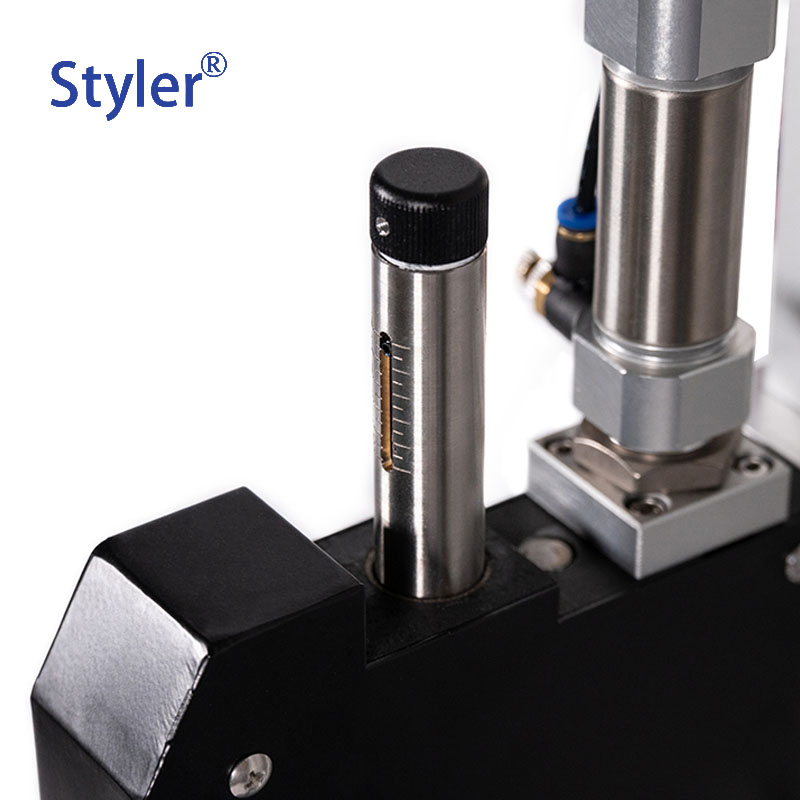

加强的立柱和台板保证焊头的刚性和稳定性。较低的惯性保证焊头的 灵活性,从而保证了焊接时压力的快速追随,使焊接更牢固,焊点更 美观。机头内部的压力感应控制系统,随时检测焊针是否压紧工件, 并在设定的压力下放电焊接,保证了焊接的可靠性,使焊接速度明显 加快,提高了生产效率。电极与焊件间压力通过压力调节柄可调,针 对不同的焊片,调节不同的焊接压力。机头侧边的机头动作速度调节 阀,使电极动作平缓,降低对焊接面的冲压,减小压痕,飞溅物更 少,使焊接更牢固,焊点更美观。

独特结构

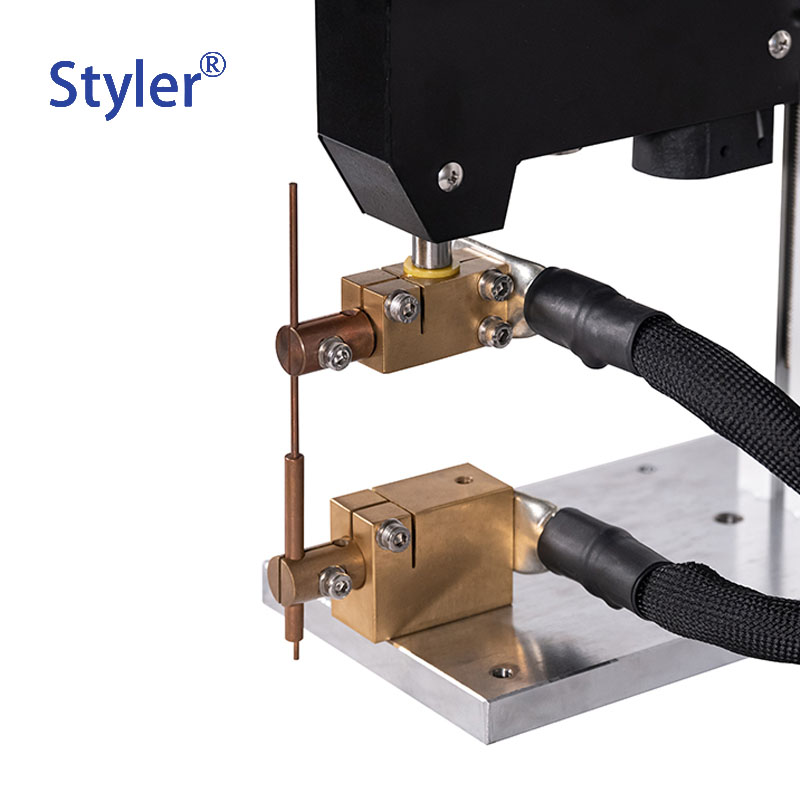

立体式电极调节,使焊针的调节更方便;工作台无级升降,手拧式锁 紧,使调整工件位置更方便。气动操作,配以快速接头,可方便于更 换操作位置,更适合于生产线上的频密调动,也更方便于机器的安装 调试和保养。

型号 AH-03S
电极行程(mm) 25
加压范围(N) 20-200
焊针加压方式 弹簧
电极至机体距离(mm) 195
工作空间高度(mm) 0~190
电极直径(mm) 3.0/6.0/8.0
焊臂结构 伸缩摆动控制
外围尺寸(mm) 318X160X420
总重量(Kg) 11
